Maschinenpark

Unser Maschinenpark auf einen Blick:

  • Hexagon Advantage Koordinatenmessgerät
  • Hexagon Tigo SF Koordinatenmessgerät
  • Fanuc Robocut Drahterodieranlage
  • Schultheiss Vakuumgiessanlage RP 20.000
  • Schultheiss Vakuumgiessanlage VPC066 supreme
  • Schultheiss Vakuumgiessanlage IVC
  • MK Technology Cyclone
  • Voxeljet VX800HP / Modelle aus Kunststoff (PMMA)
  • Concept Laser M2 / Laser Cusing
  • Concept Laser M2 Dual / Laser Cusing
  • DMG GMX 400 Linear Dreh-/Fräszenter
  • DMG CTX Beta 1250 TC Dreh-/Fräszenter
  • DMG DMU 125 P DuoBLOCK
  • DMG DMU 125 P Hi Dyn Fräszenter
  • DMG DMU 125 P Hi Dyn Fräszenter
  • EDEL PORTAL Fräszenter Koordimatic 4015 XL
  • MAZAK Fräszenter AJV-605
  • Takisawa Drehzenter TM-20
  • Harrison-VS-450-CNC Drehzenter
  • Finnpower FPL 6 Laser
  • TRUMPF Truma Bend V320 Biegezenter

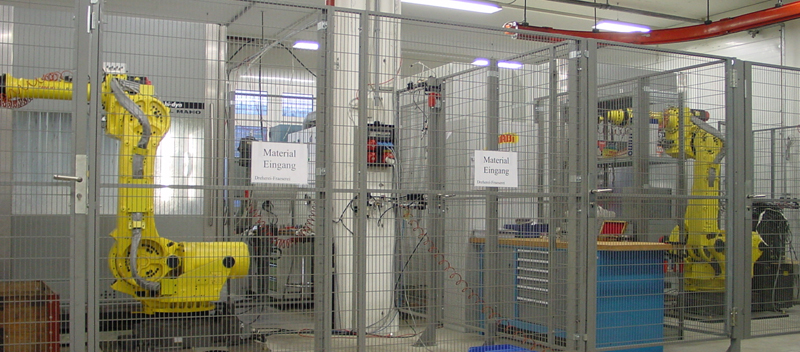

  • 1. Fanuc Roboter
  • 2. Fanuc Roboter
  • 3. Fanuc Roboter
  • 1. MABI MAX 150 (6-Achs-Roboter)
  • 2. MABI MAX 150 (6-Achs-Roboter)
  • 3. MABI MAX 150 (6-Achs-Roboter)
  • Sägeautomat
  • Bohrstation
  • Schweissen
  • Eigenfabrikat Stangenbearbeitung

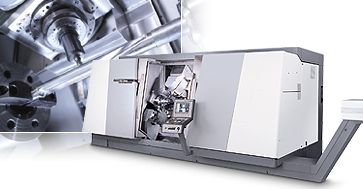

DMG GMX 400 Linear Dreh-/Fräszenter:

Bearbeitungsdurchmesser: Max. 310mm
Bearbeitungslänge: Max. 1585mm (mit Reitstock: 1500mm)
Spannfutterdurchmesser: 100mm (max. Stangendurchlass)
Anzahl der Werkzeuge 180 Stk.
Reitstockfunktion für die Gegenspindel
Revolverkopf Lünette  8 - 101 mm
Werkstückgreifer für Fertigteil 62 - 102 mm
Hauptantrieb 45 kW
Steuerung Siemens 840D Powerline

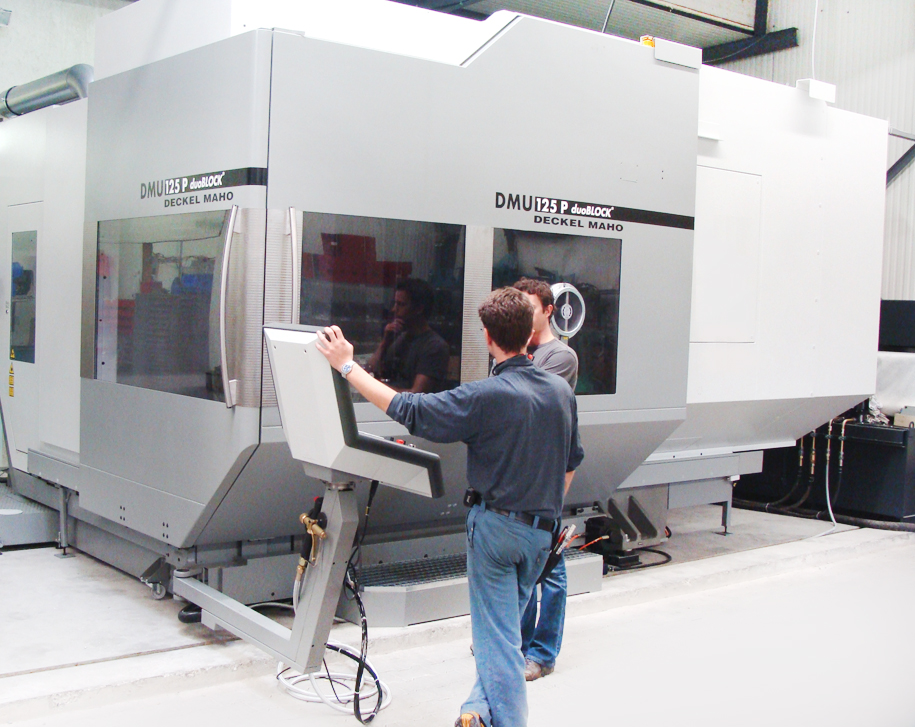

DMG DMU 125 P DuoBLOCK Fräszenter: 5-Achs-Bearbeitung

Max. Werkstückgrösse: L: 1250mm x B: 1000mm x H: 1000mm
Anzahl der Werkzeuge 300 Stk.
Hauptantrieb 19 kW
Drehzahlbereich bis 18.000 * 1/min
Vorschubbereich bis 15.000 mm/min
Eilgang 40 m/min
Steuerung MillPlus IT

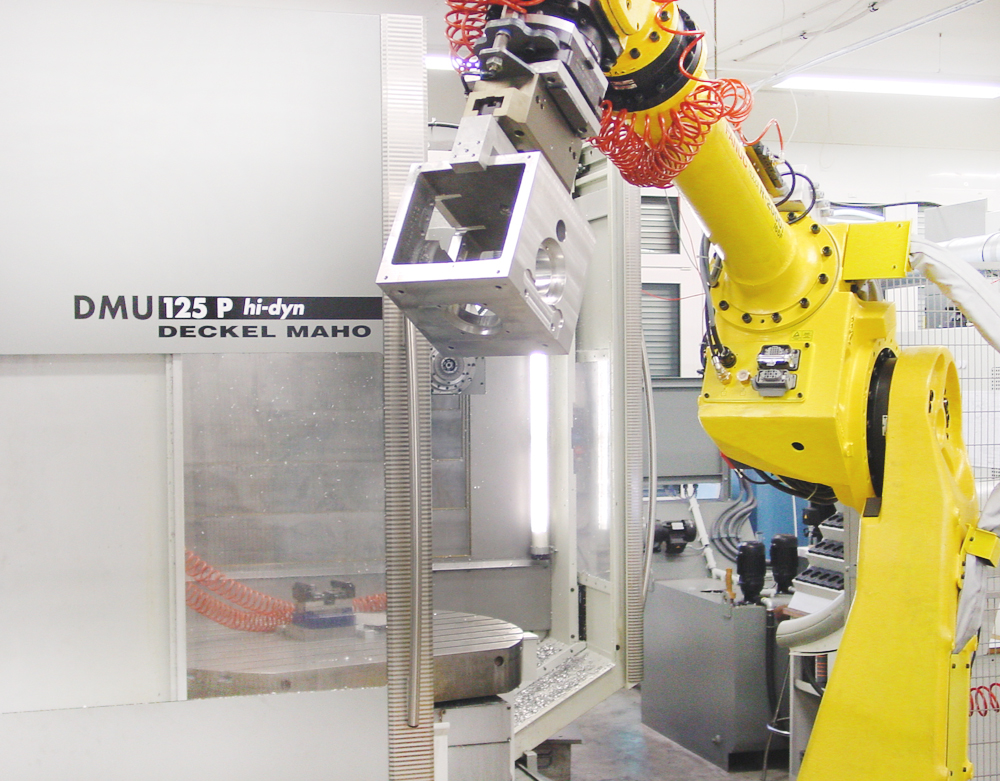

DMG DMU 125 P Hi Dyn Fräszenter: 5-Achs-Bearbeitung

Max. Werkstückgrösse: L: 1250mm x B: 880mm x H: 800mm
Anzahl der Werkzeuge 120 Stk.
Hauptantrieb 15(44) kW
Drehzahlbereich bis 18.000 * 1/min
Vorschubbereich bis 15.000 mm/min
Eilgang 40 m/min
Steuerung MillPlus IT/TNC 430

DMG DMU 125 P Hi Dyn Fräszenter: 5-Achs-Bearbeitung

Max. Werkstückgrösse: L: 1250mm x B: 880mm x H: 800mm
Anzahl der Werkzeuge 120 Stk.
Hauptantrieb 15(44) kW
Drehzahlbereich bis 18.000 * 1/min
Vorschubbereich bis 15.000 mm/min
Eilgang 40 m/min
Steuerung MillPlus IT/TNC 430

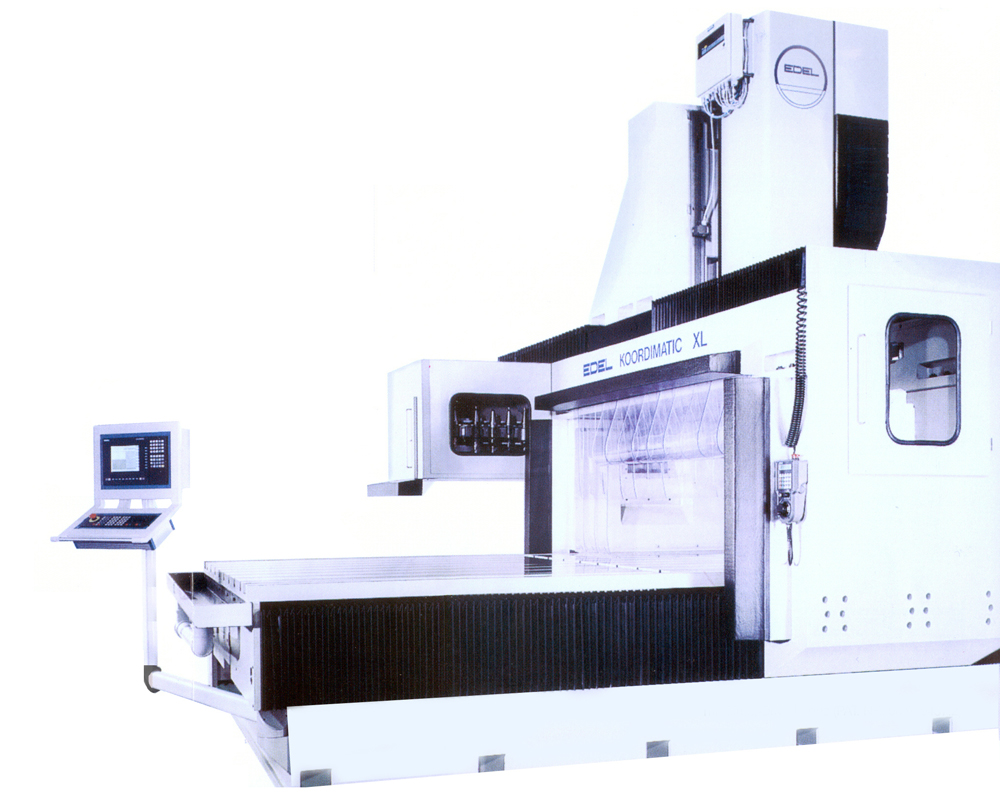

EDEL Portal Fräszenter Koordimatic 4015 XL

Unser Bearbeitungszenter im XL-Format eignet sich besonders für grosse Teile. Fräsen, Bohren und Gewinden, auch im Bereich des Werkzeug- und Formenbaus.

Max. Werkstückgrösse: L: 4000mm x B: 1500mm x H: 620mm
Hauptantrieb 22 kW
Drehzahlbereich bis 15'000 1/min
Vorschubbereich bis 10 m/min
Eilgang 20 m/min
Steuerung Siemens 840D

MAZAK AJV - 605 Fräszenter

Max. Werkstückgrösse: L: 1100mm x B: 750mm x H: 350mm
40 Werkzeuge
Einwechselbarer HSC-Fräskopf
X = 1100mm
Y = 750mm
Z = 350mm
Mazatrol M32-Steuerung



Takisawa TM20 Drehzenter

Doppelseitenbearbeitung
Bearbeitungsdurchmesser: Max. 210mm
12 Werkzeuge pro Seite
Max. Stangendurchlass = 73.0mm
4 Angetriebene Werkzeuge
Drehzahlbereich 35 - 3500
Hauptantrieb 22 kW
Fanuc Steuerung



Harrison-VS-450-CNC Drehzenter

Max. Werkstückgrösse: L: 1500mm x B: 450mm x H: 250mm



Finnpower FPL 6 Laser mit Linear-Direktantrieb:

Laserleistung 4 Kw

Materialdicken bis zu: St-Blech 20 mm / Edelstahl 12 mm / Aluminium 8 mm

Max. Blechgrösse 3150 mm x 1530 mm
Max. Gewicht 800 kg
Genauigkeit +/-   0.1 mm
Wiederholgenauigkeit +/-   0.025 mm
Beschleunigung > 2g
Steuerung Siemens 840D

TRUMPF Truma Bend V320 Biegezenter

Das wirtschaftliche Fertigen passgenauer Bauteile mit engen Radien und kleinen Schenkellängen sind die Stärken dieser Maschine:

Presskraft 3200 kN
Hub 365 mm
Max. Abstand Tisch-Druckbalken 632 mm
Nutzbare Einbauhöhe 535 mm
Abkantlänge 4080 mm
Freier Ständerdurchgang 3680 mm
Materialdicke bis zu 8 mm

Biegewinkelsenorik (3x Winkelmess-Sensorik ACB)
Top's 3D Biegesoftware
Kurze Rüstzeiten durch Werkzeug-Schnellwechselsystem
Extrem großer Kantfreiraum
Intelligenter 6-Achsen-Hinteranschlag

Voxeljet VX800HP

Anlage zum schichtweisen Herstellen von Modellen aus Kunststoff-Partikelmaterialien (PMMA).

  • Bauraum: 850 x 450 x 500 mm (x, y, z)
  • 190 Liter Bauvolumen
  • Baufortschritt 15 - 25 mm/h
  • Schichtstärke 120 µm und 600 dpi Auflösung in HP Version

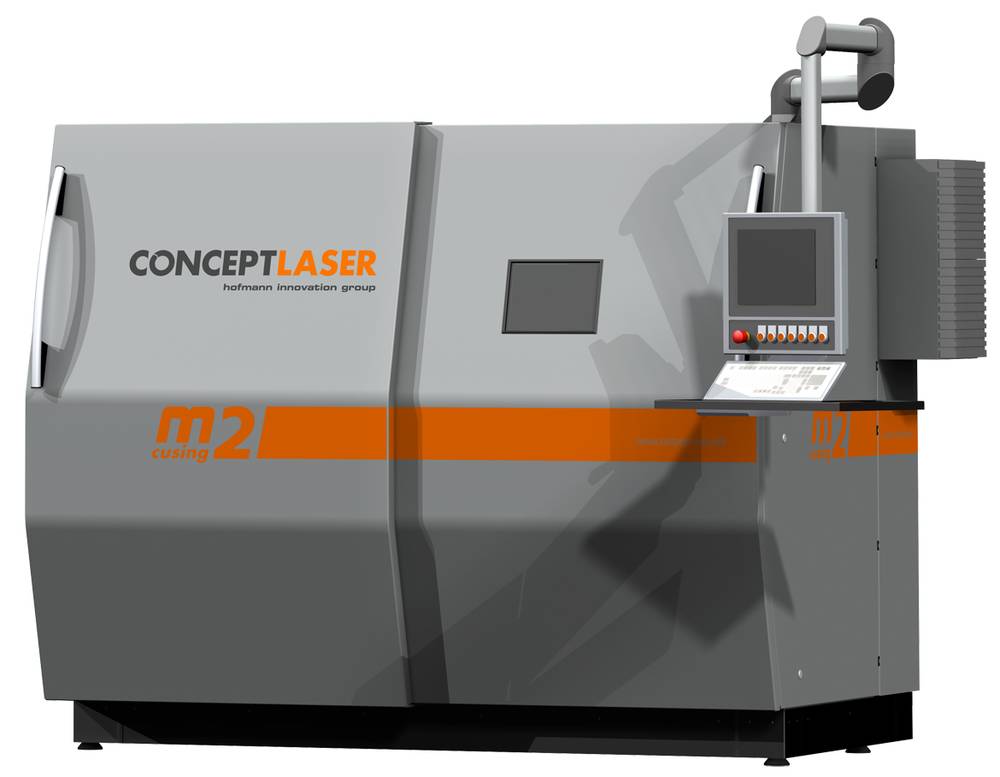

Concept Laser M2 / Laser Cusing

Metall-Laserschmelzanlage zur sicheren Verarbeitungvon Aluminium- und Titanlegierungen.

  • Bauraum: 250 x 250 x 280 mm (x, y, z)
  • 400 Watt Laser

Verarbeitbare Materialien:

  • Edelstahl
  • Warmarbeitstahl
  • Aluminium
  • Titan
  • Nickel-Basislegierungen
  • Scangeschwindigkeit 7m/s

Schultheiss Vakuumgiessanlage RP 20.000

Vollautomatische Feingiessanlage für komplexe Alugussbauteile

  • Giessmenge in Alu: 50kg
  • Kammergrösse: d=900mm/ h=950mm
  • Tiegelvolumen: 20.000cm3

Schultheiss Vakuumgiessanlage VPC066 supreme

Vollautomatische Vakuum-Druckgießanlage für die Serienproduktion.

  • Leistung: 13 kW
  • Gussmenge: Silver 1600g
  • Gussmenge: Gold, 18 kt. 2500g
  • Küvettengrösse: 130 / 300mm
  • Tiegelvolumen: 270ccm

Schultheiss Vakuumgiessanlage IVC

Modulare Mehrkammer-Gießanlage für Stahl und Hochtemperatur-Legierungen unter Vakuum.

  • Schmelztiegel: 10-25 kg Stahl
  • Tiegelvolumen: 5000 ccm
  • Formkammer: 1000 x 1000 x 1000 mm (lichtes Mass)

Fanuc Robocut Drahterodieranlage

  • Bearbeitungsbereich: 370 x 270 x 255 mm (x, y, z)
  • CNC 5 Achsen Steuerung FANUC 31is - WA
  • Drat: 0.25mm

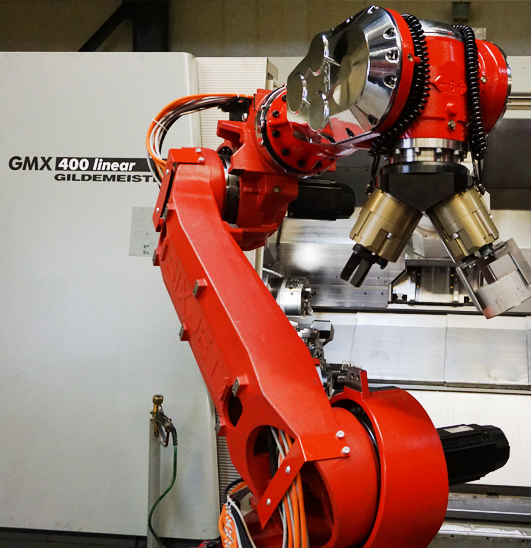

MABI MAX 150 (6-Achs-Roboter)

  • Tragkraft bis zu 150 kg
  • Wiederholgenauigkeit +/- 0.03mm

MABI MAX 150 (6-Achs-Roboter)

  • Tragkraft bis zu 150 kg
  • Wiederholgenauigkeit +/- 0.03mm

MK Technology Cyclone

  • Teilegröße max. 500 x 500 mm
  • Per Knopfdruck komplette Schalen in weniger als 4 Stunden

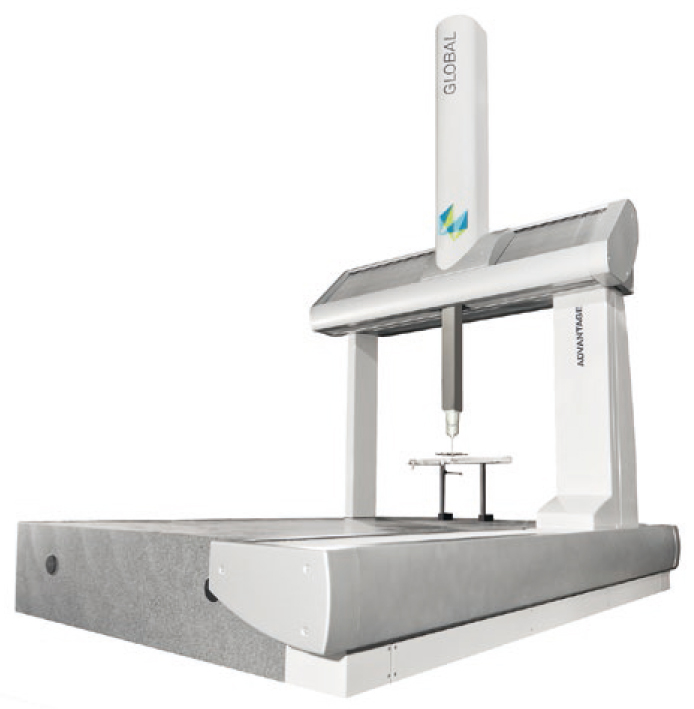

HEXAGON Advantage Koordinatenmessgerät

  • Teilegröße max. 1200 x 2200 x 1000 mm (X/Y/Z)

Das hochentwickelte Hexagon Advantage Koordinatenmessgerät verbindet Genauigkeit und Geschwindigkeit für maximalen Messdurchsatz. Durch erhöhte Bewegungsdynamik und neueste Elektronik ist das Koordinatenmessgerät ideal zur effizienten Inspektion komplexer Geometrien oder Freiformflächen geeignet.

HEXAGON Tigo SF Koordinatenmessgerät

  • Teilegröße max. 500 x 580 x 500 mm (X/Y/Z)
Das Ziel jeder Produktion ist eine ununterbrochene Abfolge von Arbeitsschritten wie z. B. Fräsen, Bohren, Gewindeschneiden und Schleifen bis hin zur Endkontrolle. Ein reibungsloser Ablauf von A bis Z. TIGO SF ist das präziseste Messwerkzeug zur nahtlosen Integration der Qualitätssicherung in unserer Produktionslinie. Dank der robusten Konstruktion und der übrigen hervorragenden Eigenschaften bewältigt das Gerät jede Herausforderung, die im Fertigungsbereich auf Koordinatenmessgeräte wartet.

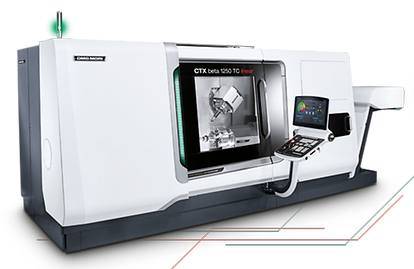

DMG CTX Beta 1250 TC Dreh-/Fräszenter:

Max. Drehdurchmesser 500 mm
Max. Drehlänge 1.200 mm
Integrierter Spindelmotor mit C-Achse (0.0001) 5.000 min
Max. Spannrohr Innendurchmesser 102 mm
Max. Drehzahl Dreh-Frässpindel 20.000 min
Max. Anzahl Werkzeugplätze 80 Plätze
Steuerung CELOS/SIEMENS (Industriepaket 4.0)
CAD/CAM Programmiersystem Edgecam

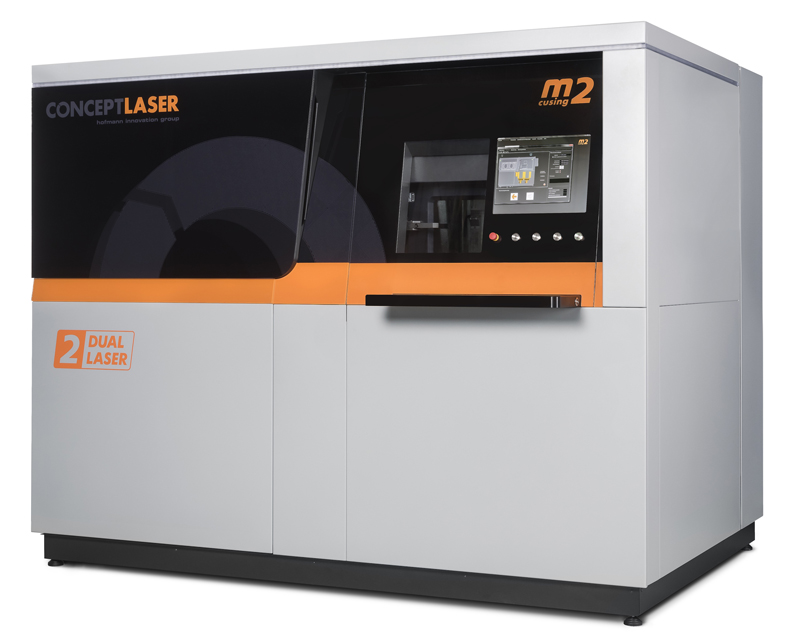

Concept Laser M2 Dual / Laser Cusing

Metall-Laserschmelzanlage zur sicheren Verarbeitungvon Aluminium- und Titanlegierungen.

  • Bauraum: 250 x 250 x 280 mm (x, y, z)
  • Multilaser 2x 400 Watt

Verarbeitbare Materialien:

  • Edelstahl
  • Warmarbeitstahl
  • Aluminium
  • Titan
  • Nickel-Basislegierungen
  • Scangeschwindigkeit 7m/s
